🗺 Cette semaine Labo.mg s'intéresse aux légendes des cartes.
—
Depuis des années maintenant nous utilisons des GPS sur nos smartphones, cependant, ces outils cartographiques numériques reprennent les mêmes codes esthétiques que les cartes papiers que nous connaissons bien.
—
Alors, rien que pour vous, voici une découverte (ou un rappel pour les amateurs éclairés), de ces signes et symboles qui ornent nos cartes, à savoir : les légendes !
6 publications · 20 images
#236
Surfaces & occupation du sol
🔍 Avant de vous parler de motifs, parlons déjà des couleurs :
Noir : Pour les chemins, les constructions, ainsi que les noms des lieux.
Vert : Pour la végétation
Bleu : Pour l'eau
Orange : Pour le relief du terrain
Magenta : Ajouté sur les cartes de randonnées pour représenter les informations touristiques et les itinéraires.
—

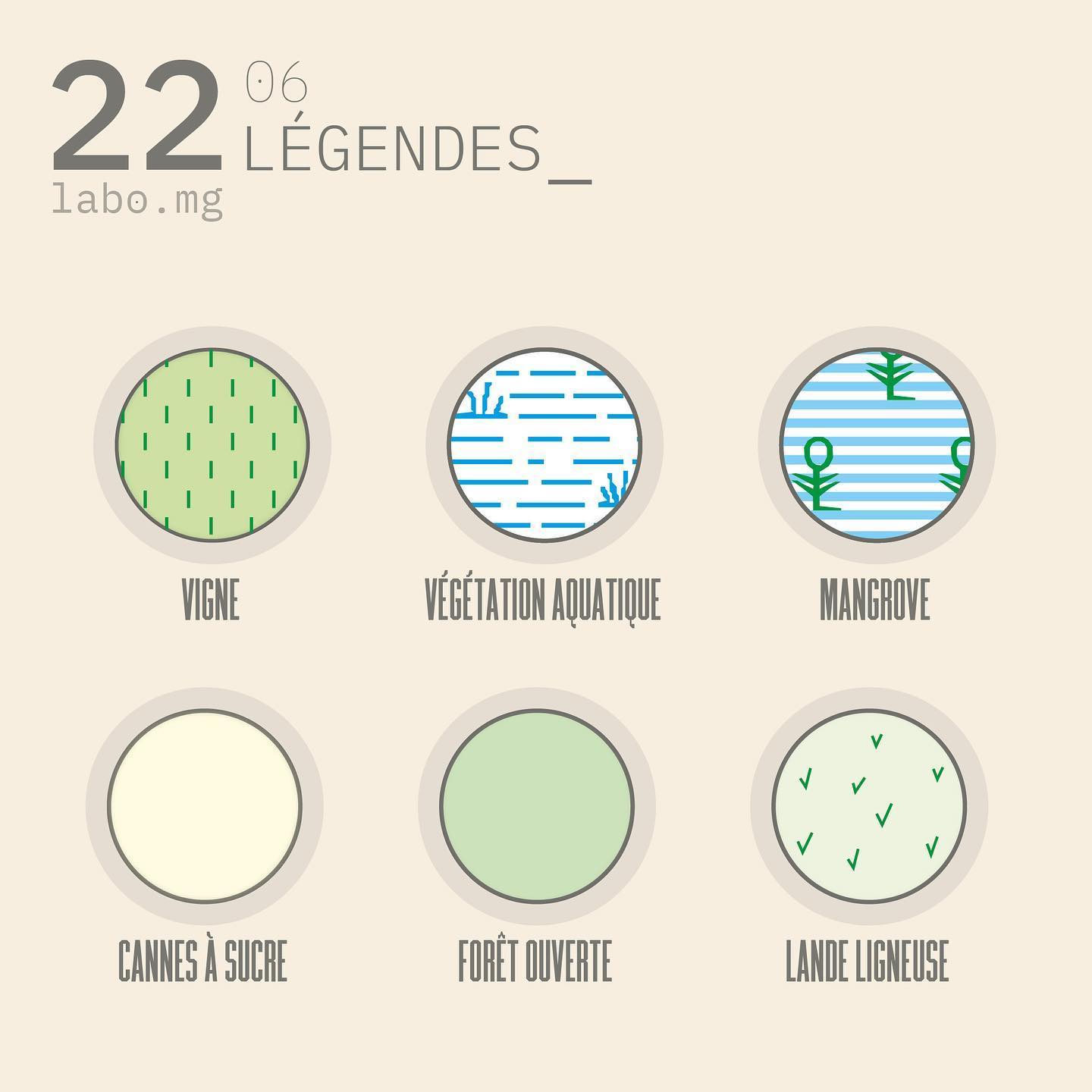

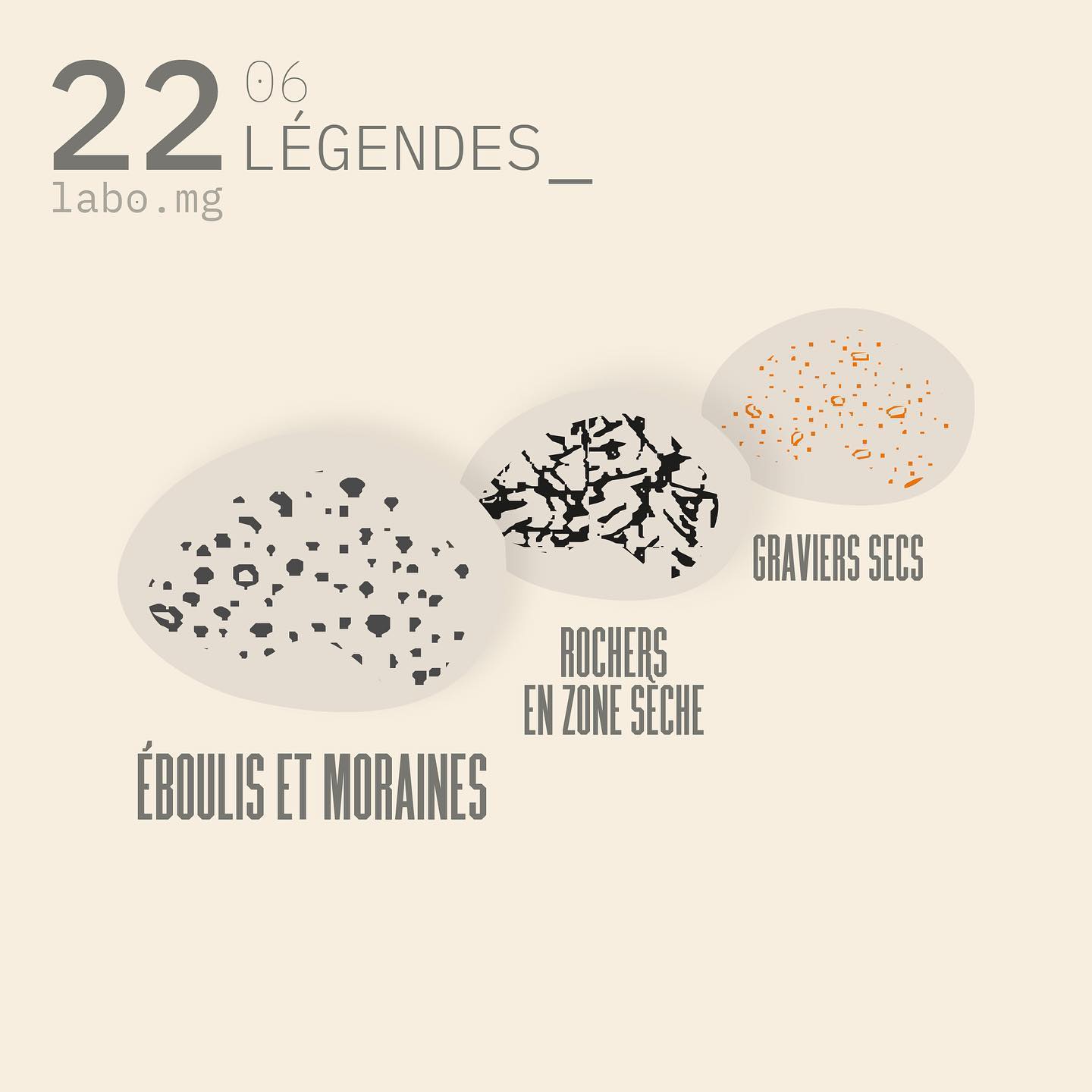

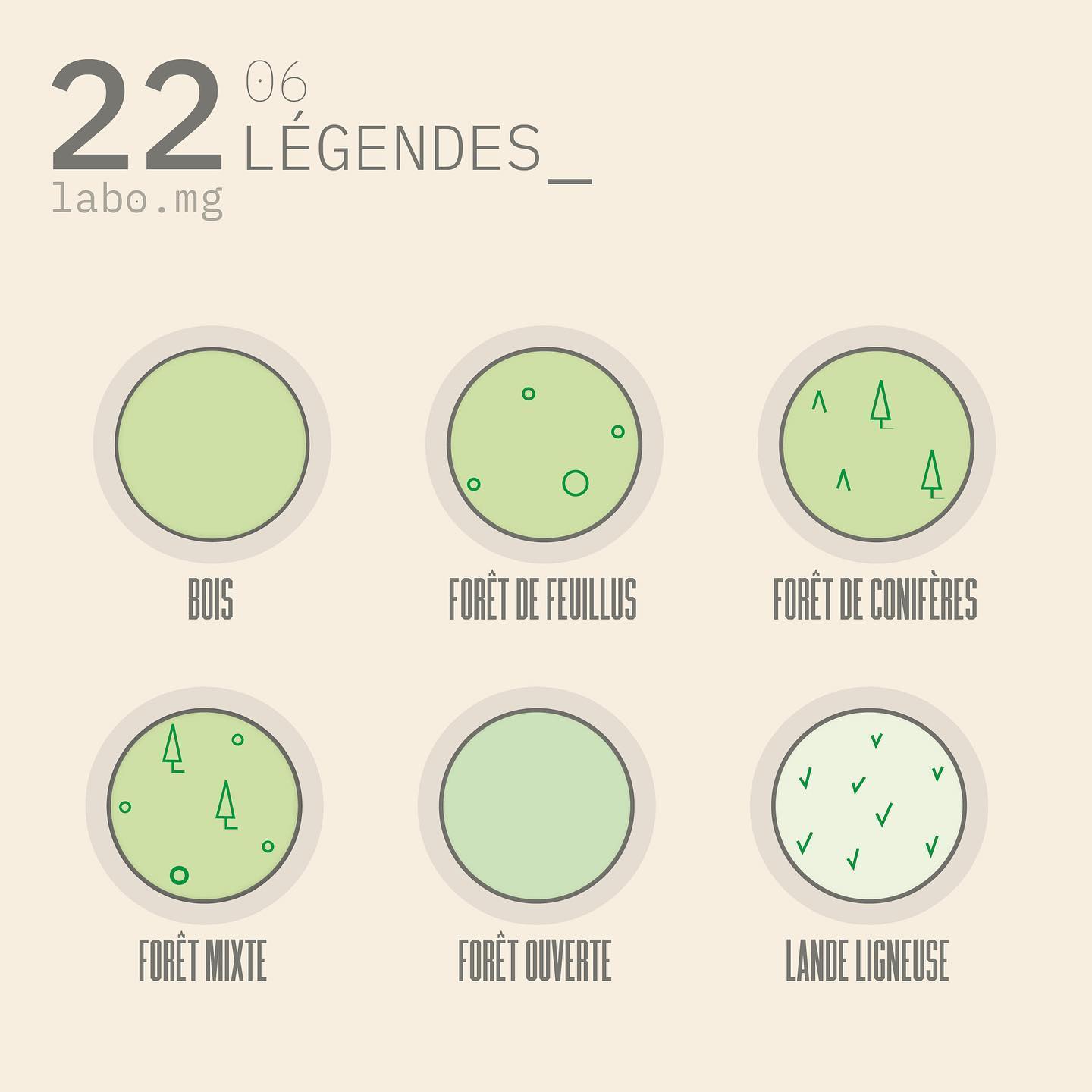

🌳 Les bois, vergers, broussailles et autres éléments de végétation sont représentés par une couleur verte, plus ou moins tramée.
—

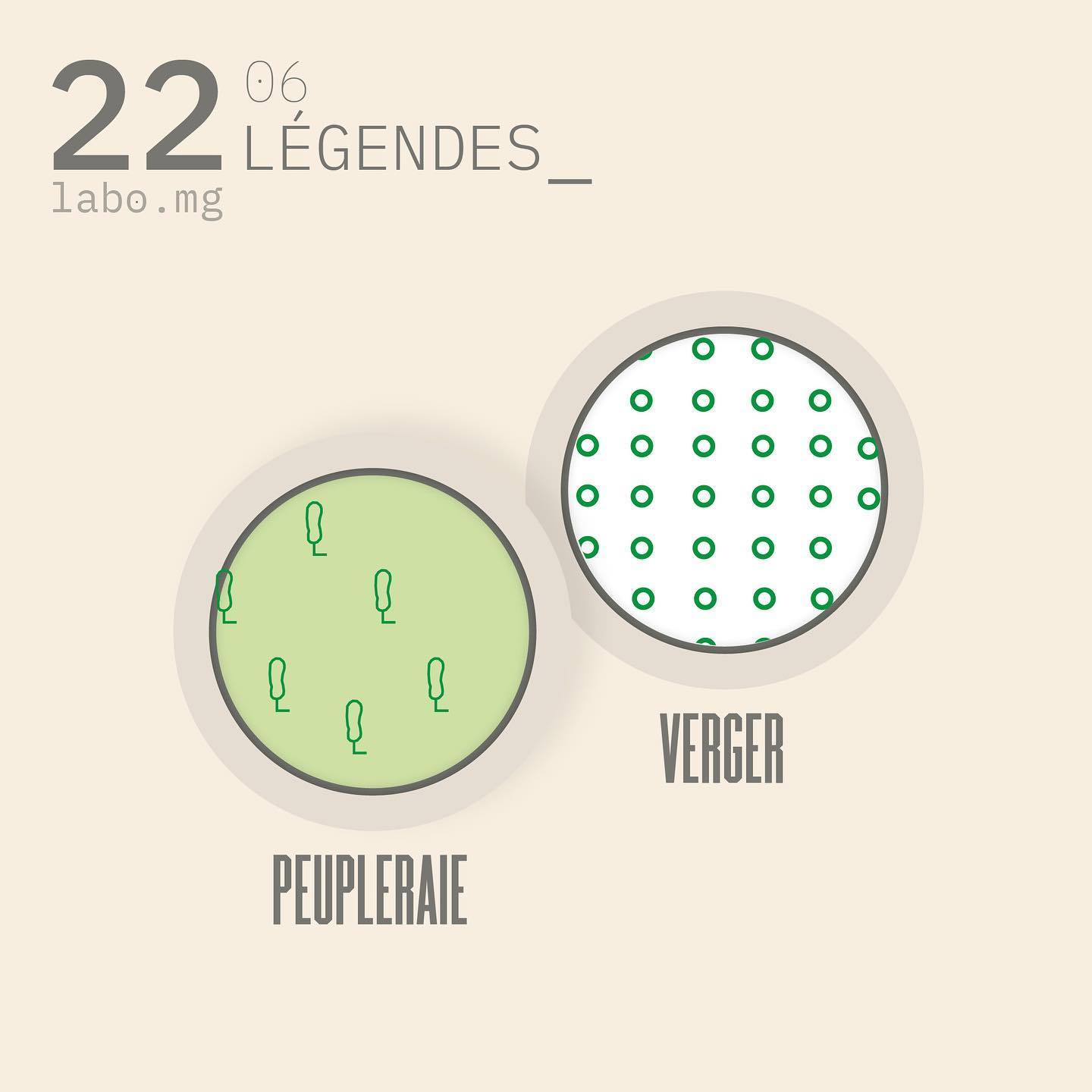

🏔 Ces surfaces sont bien souvent agrémentées de symboles qui précisent s'il s'agit d'une vigne, d'une peupleraie ou d'une forêt de conifères.
—

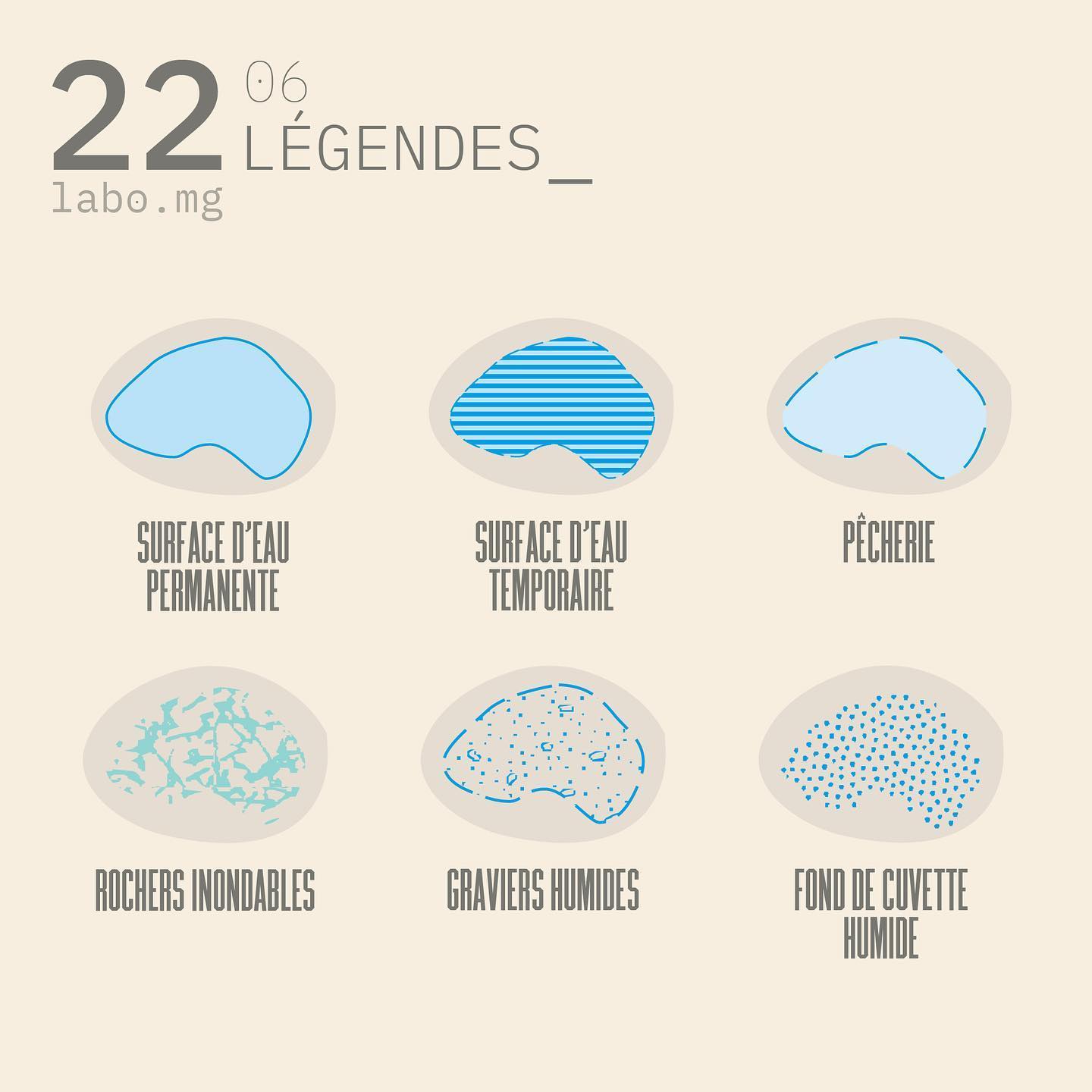

🏖 Les lacs, mers et étangs sont représentés en bleu.
#235
Les éléments linéaires

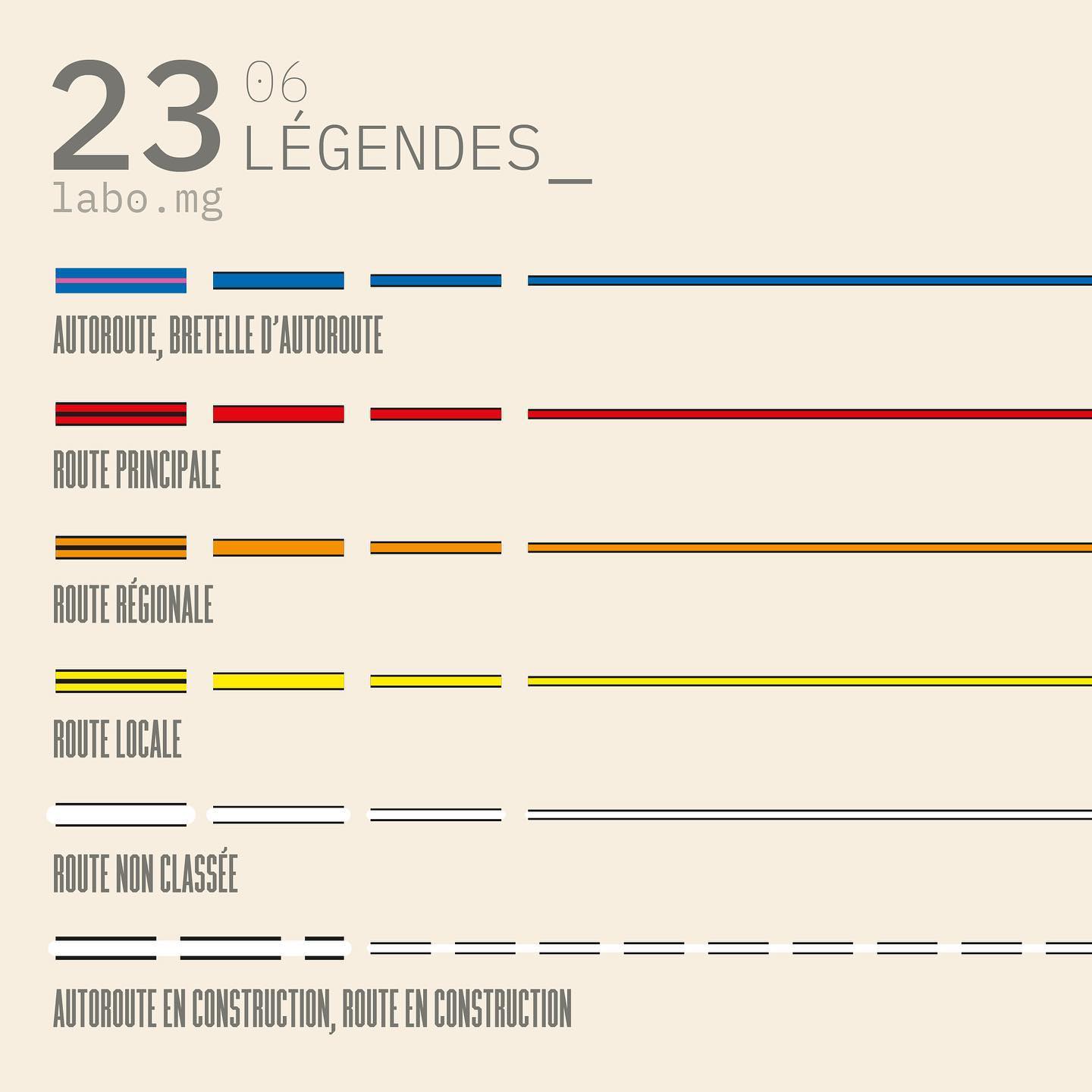

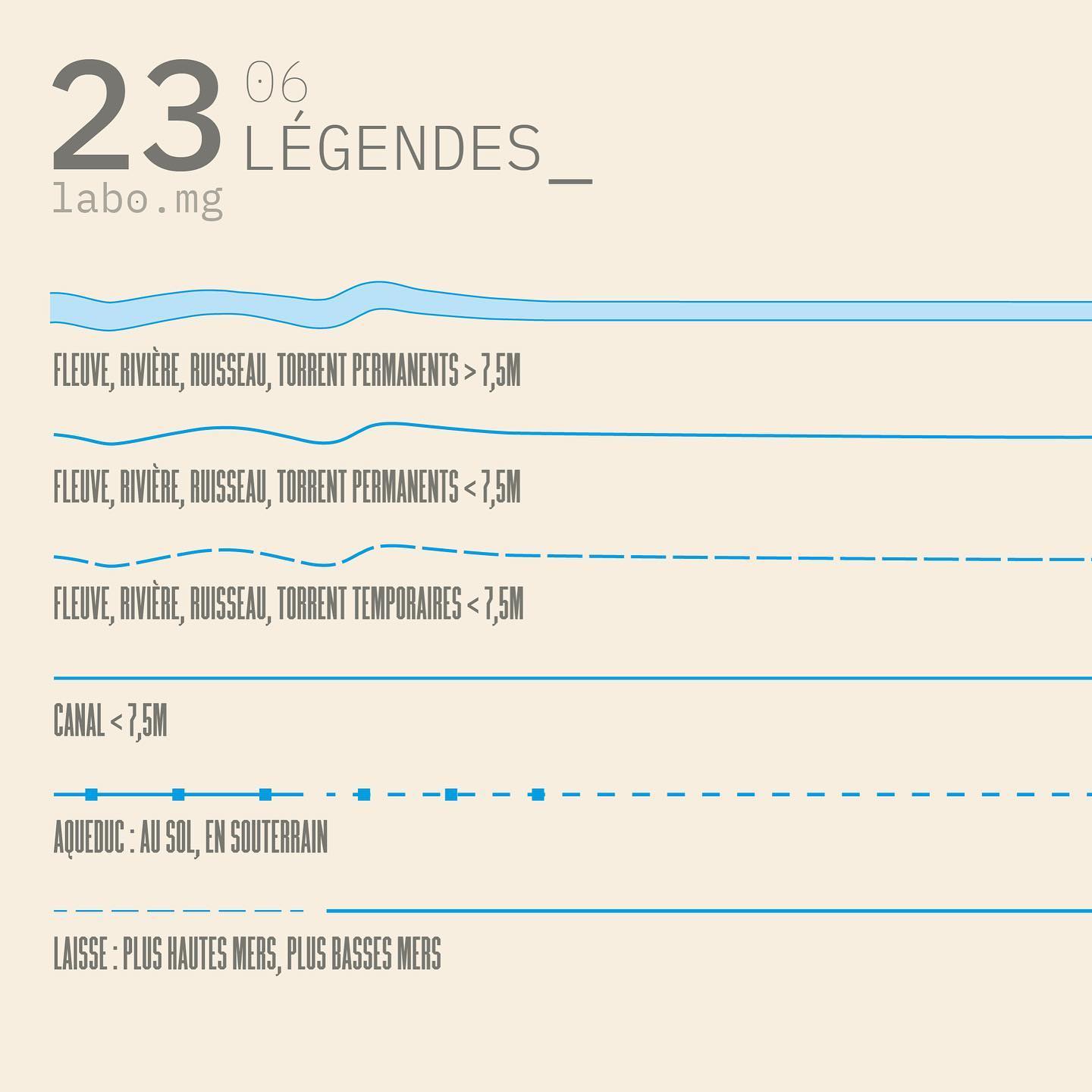

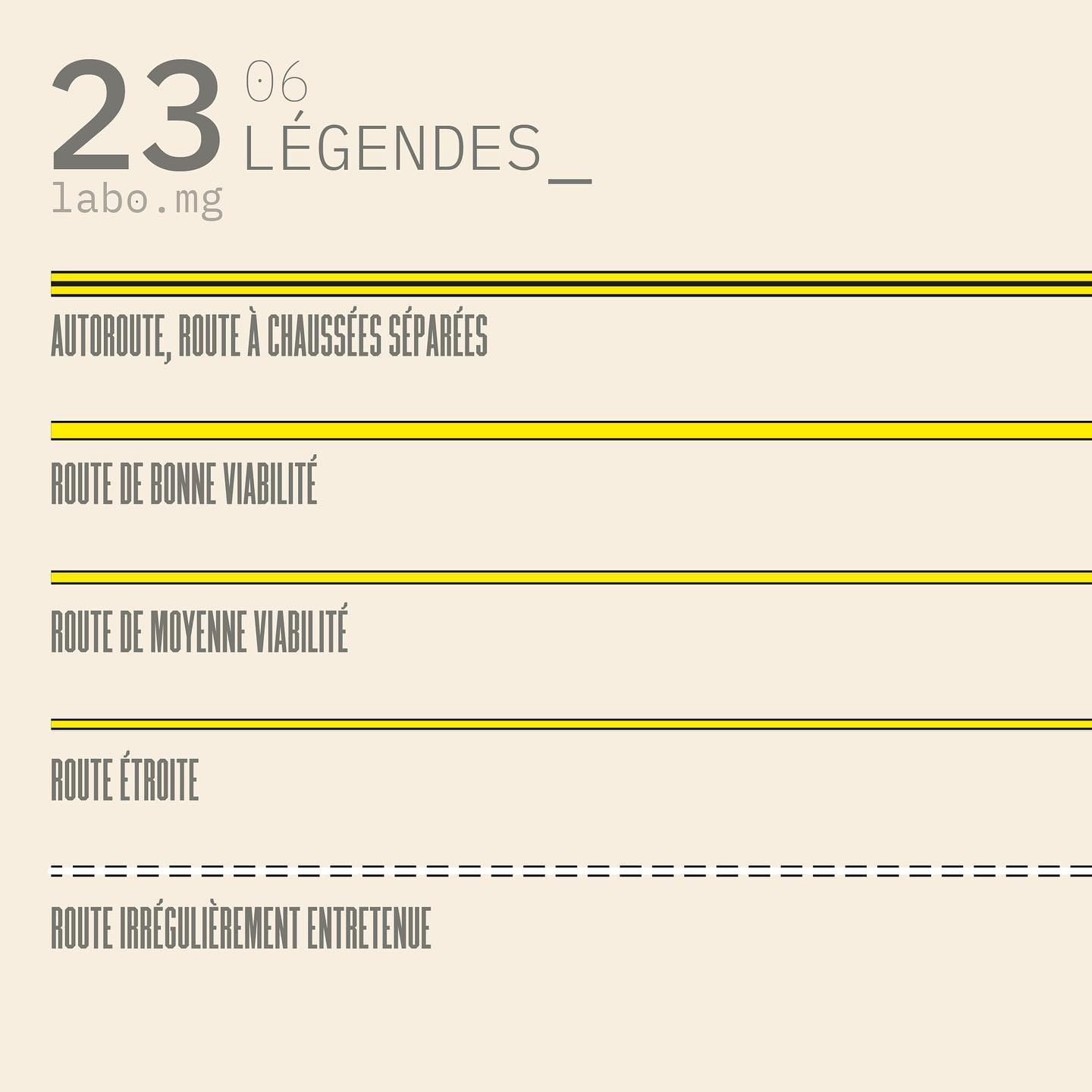

🗺 Un grand nombre d'éléments du paysage sont représentés par des lignes : les fleuves, les rivières mais aussi les constructions comme les routes, dont le nombre de voies de circulation et la qualité sont représentés.
—

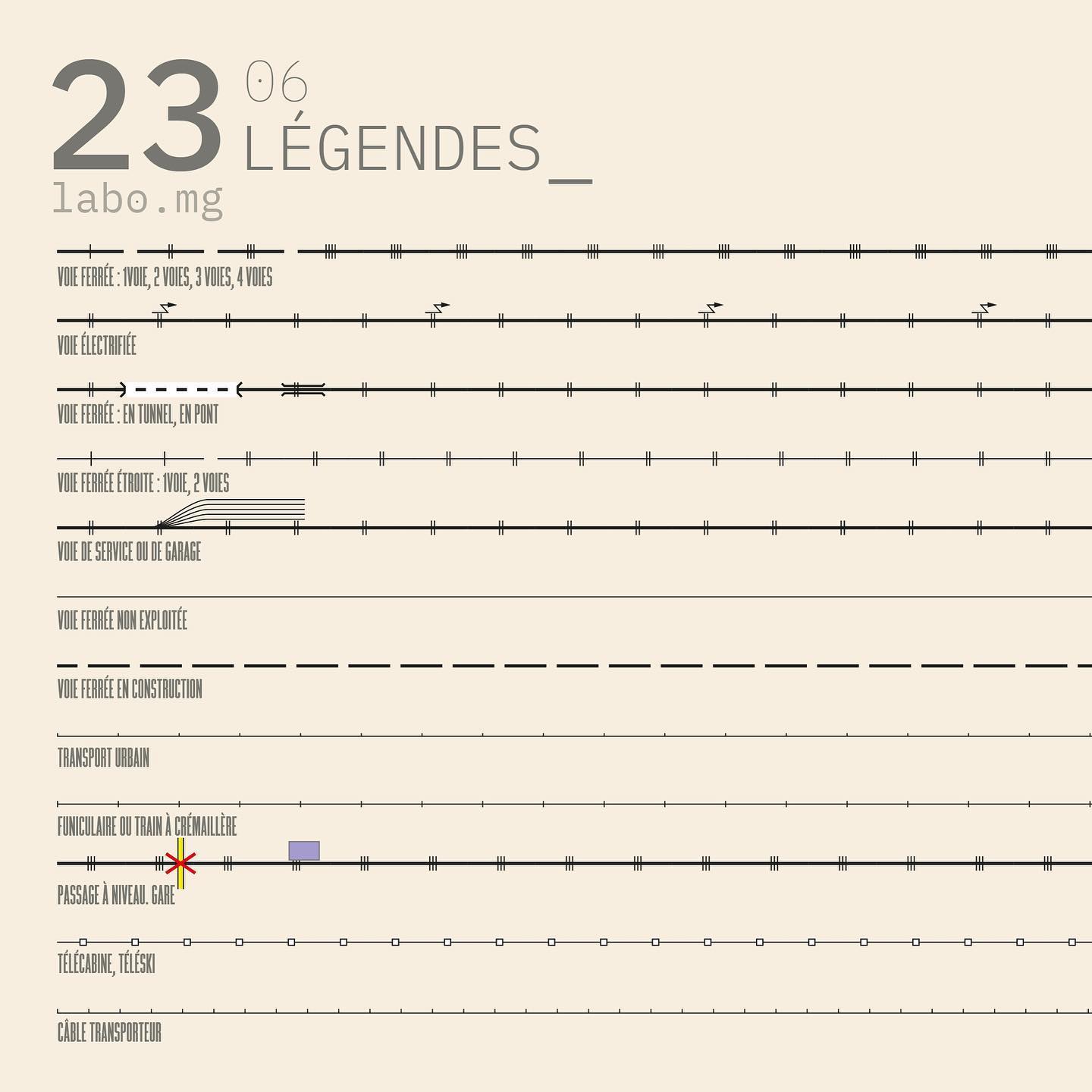

🚞 Les éléments linéaires servent aussi à représenter les chemins de fer.
—

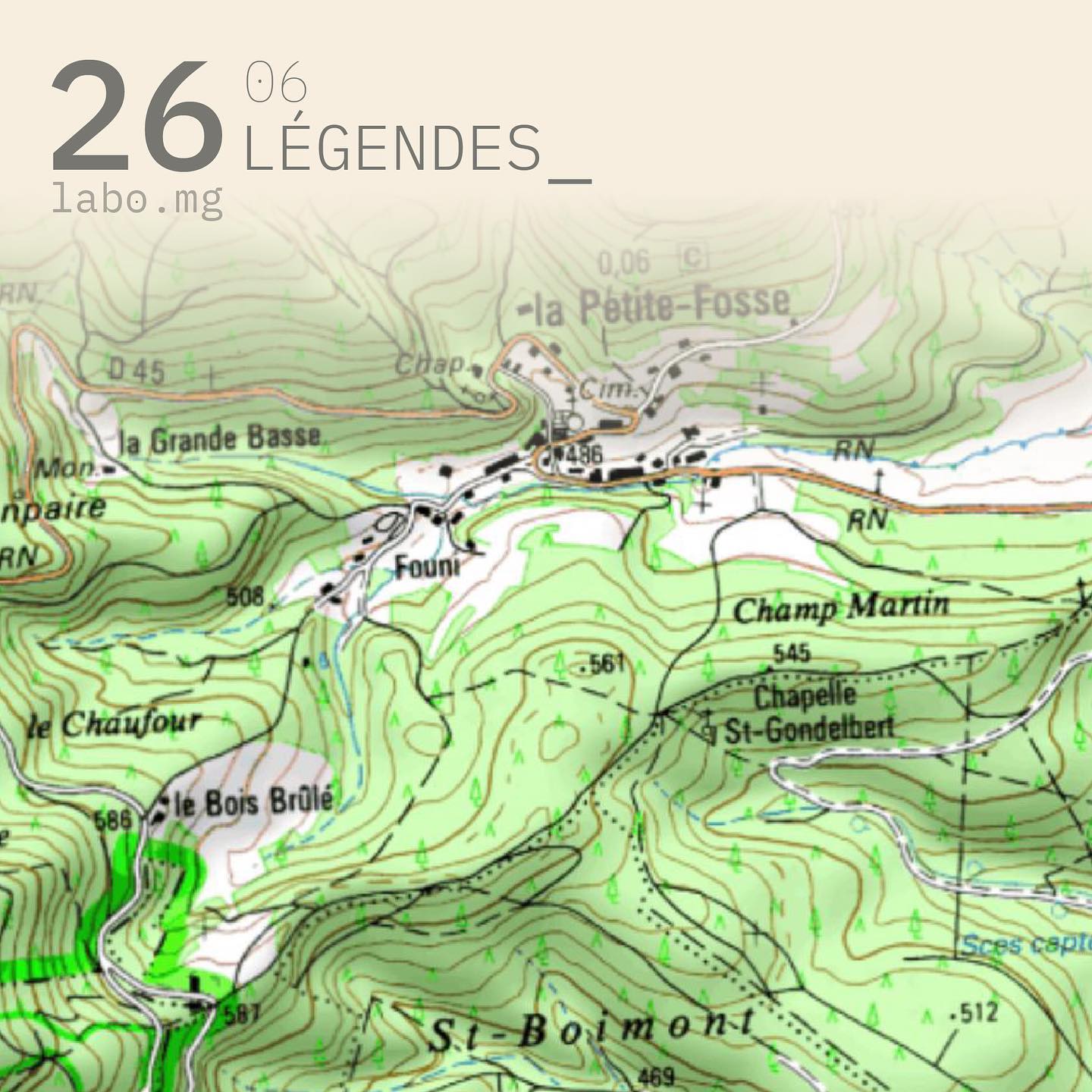

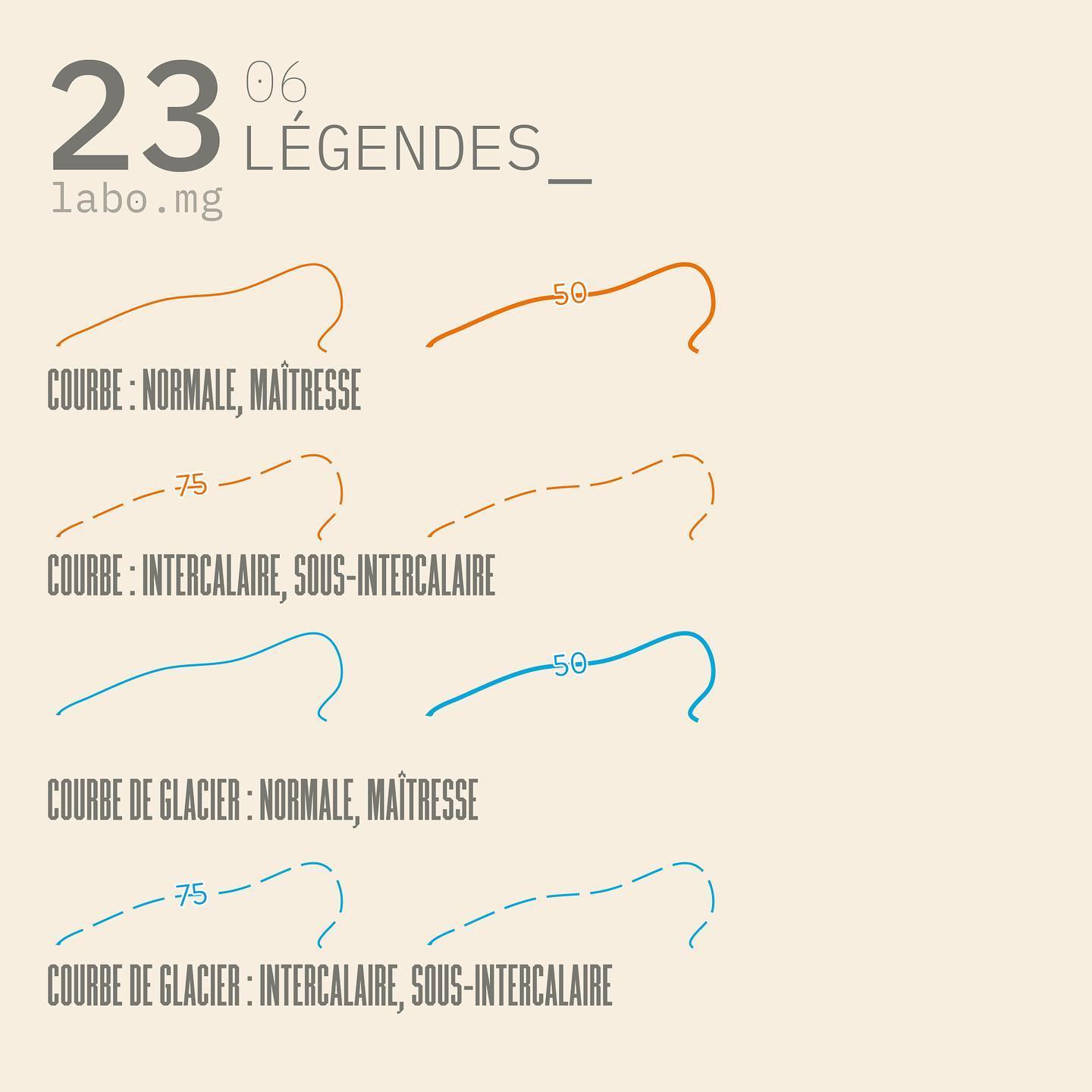

🗻 Un autre élément important faisant parti du paysage est représenté sous forme de ligne : le relief — ce sont les fameuses courbes de niveau que l'on retrouve sur toutes les cartes de randonnée.
—
🚧 Enfin des traits représentent les limites administratives, qui ne sont, bien sûr, pas visibles dans le paysage.
#234
Les éléments ponctuels
📍 Les éléments ponctuels représentent tout ce qui existe dans le paysage (ou presque !).
—

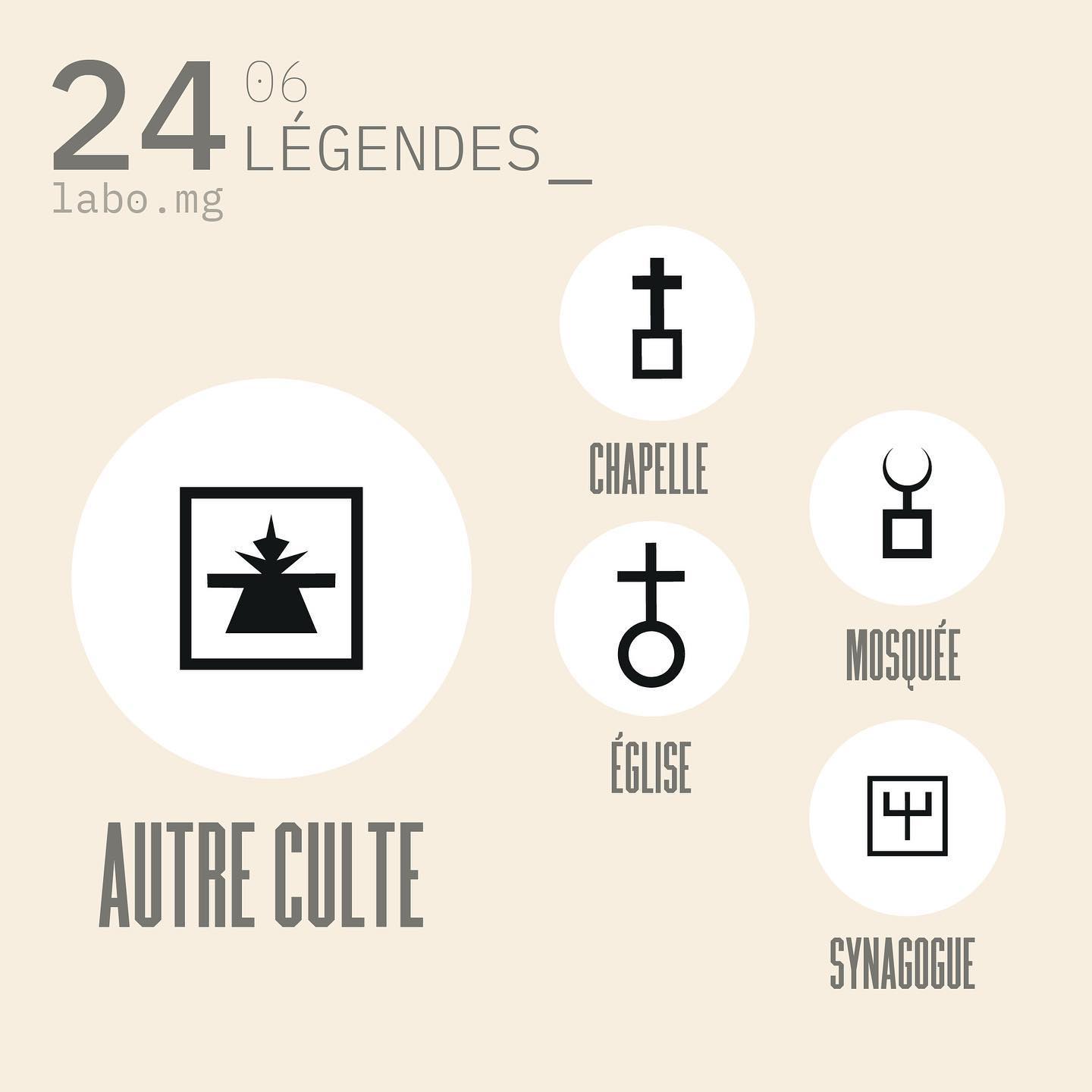

⛪️ Dans les paysages français, on y retrouve notamment les églises, mairies, tours, cimetières, les points de vue, etc.
—

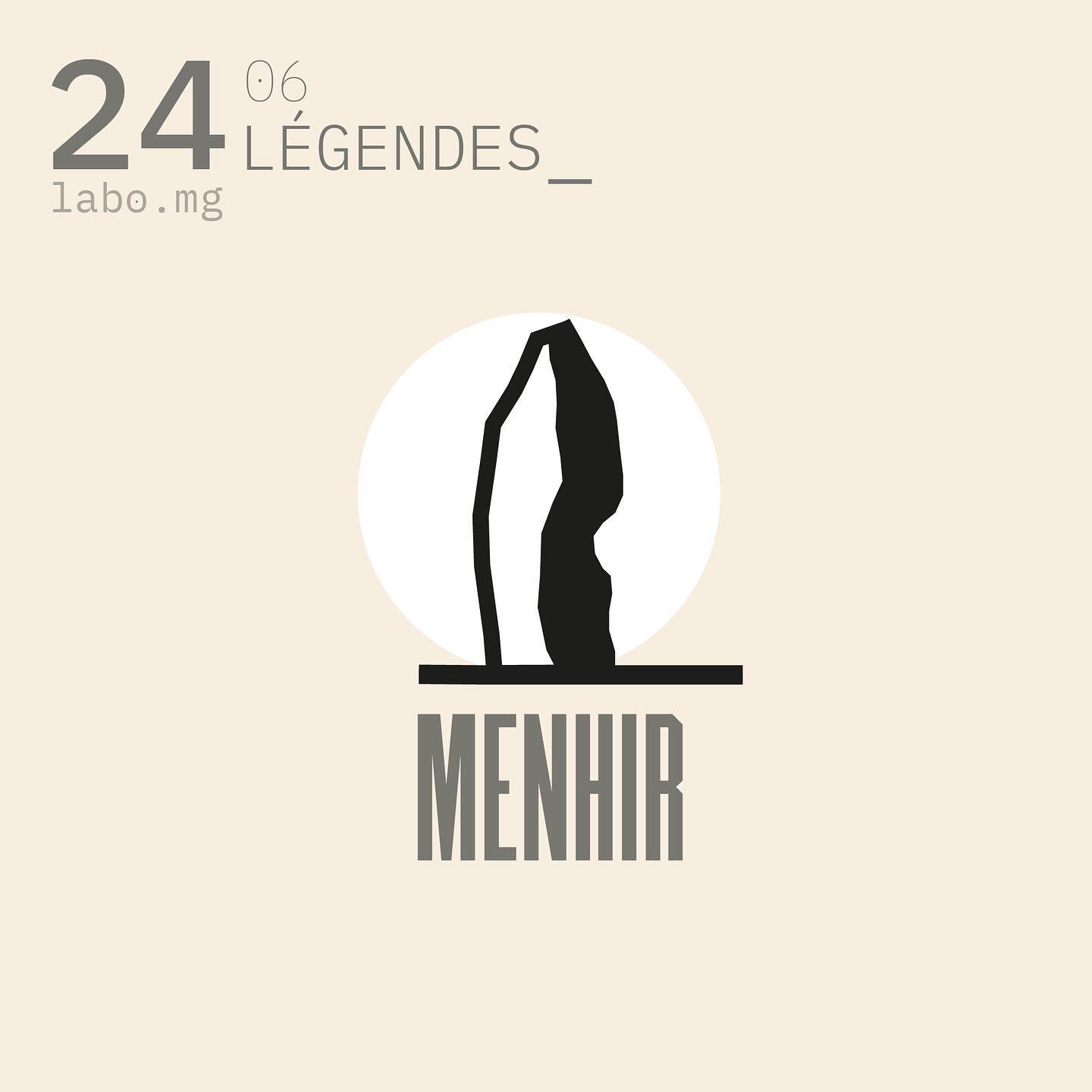

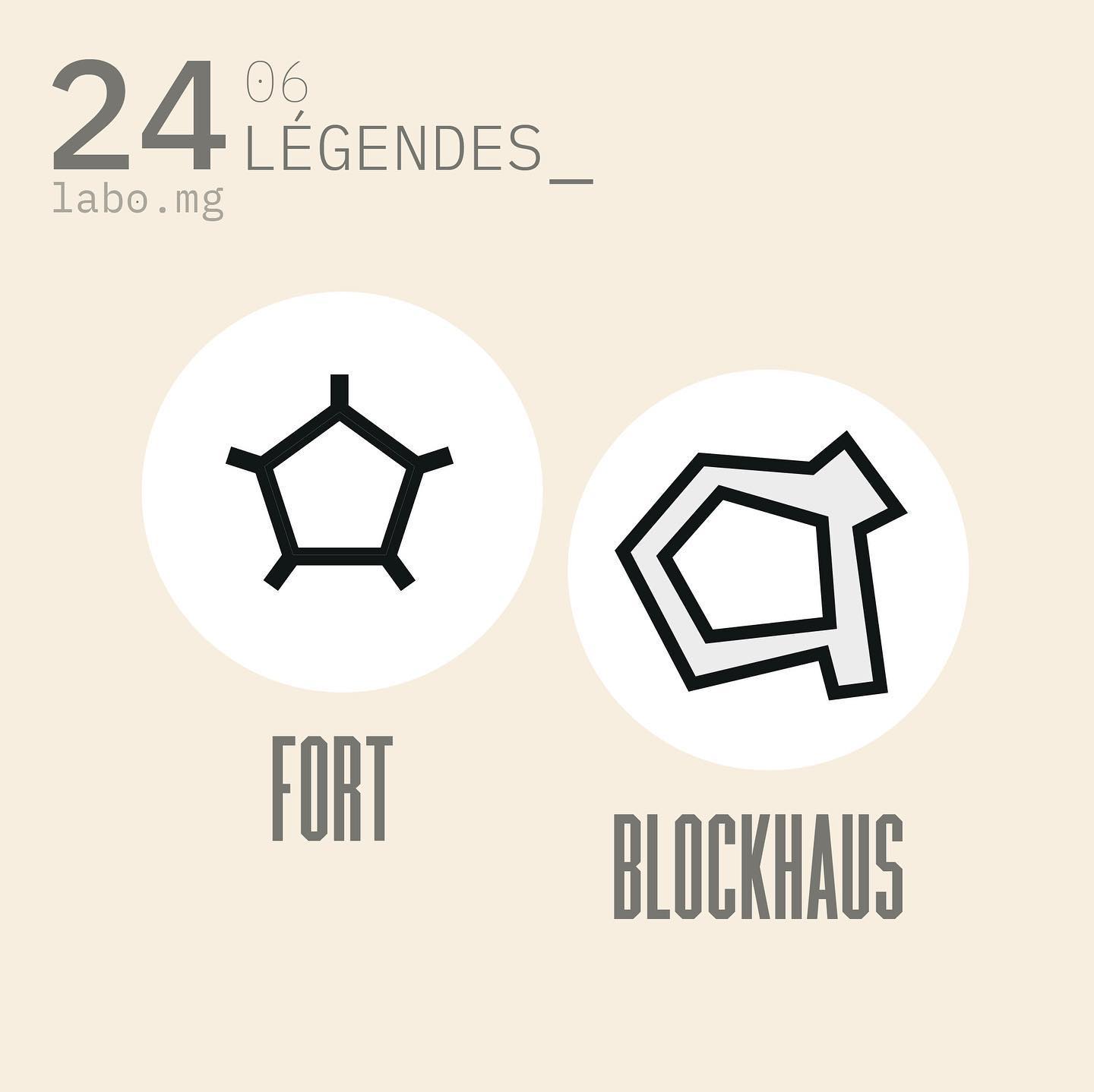

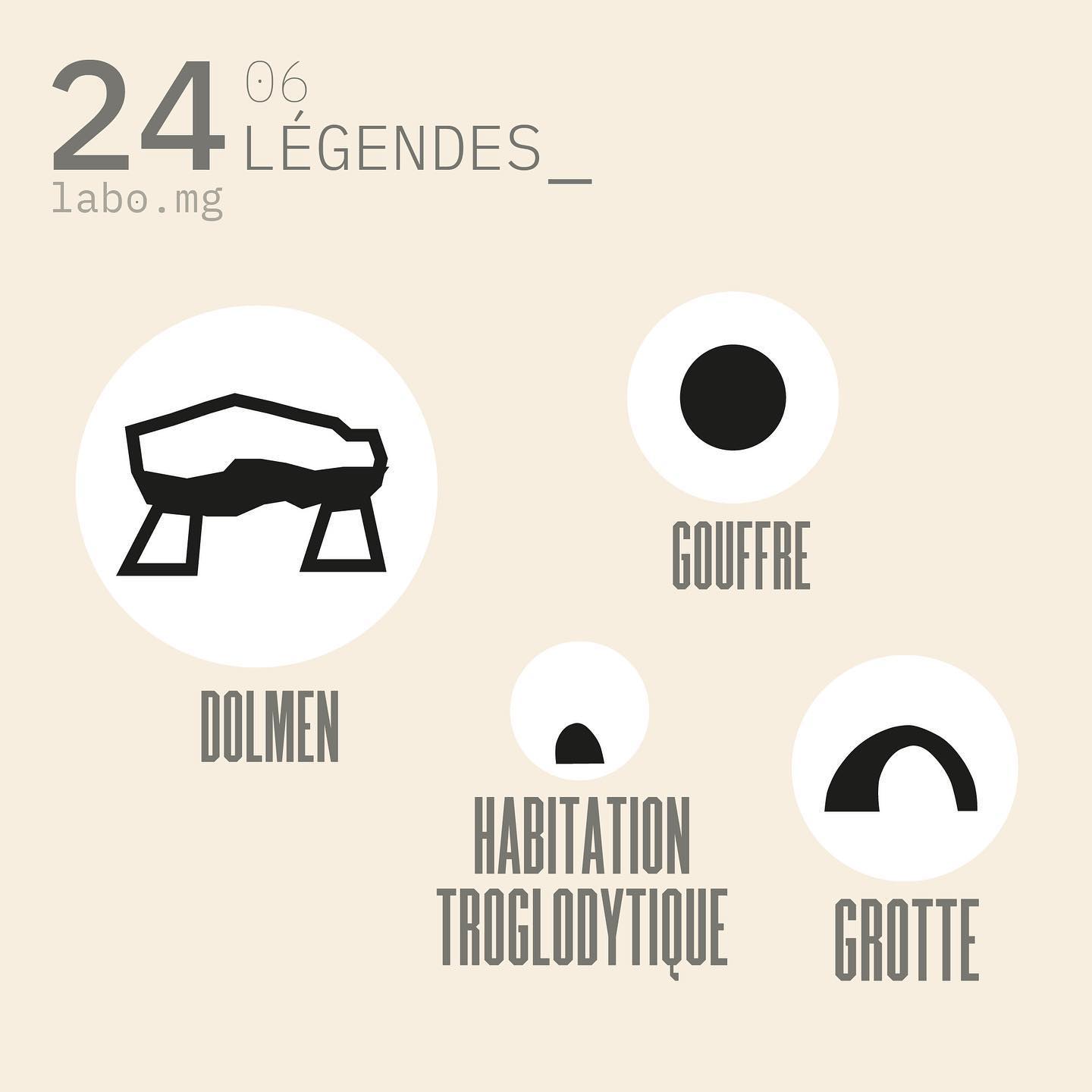

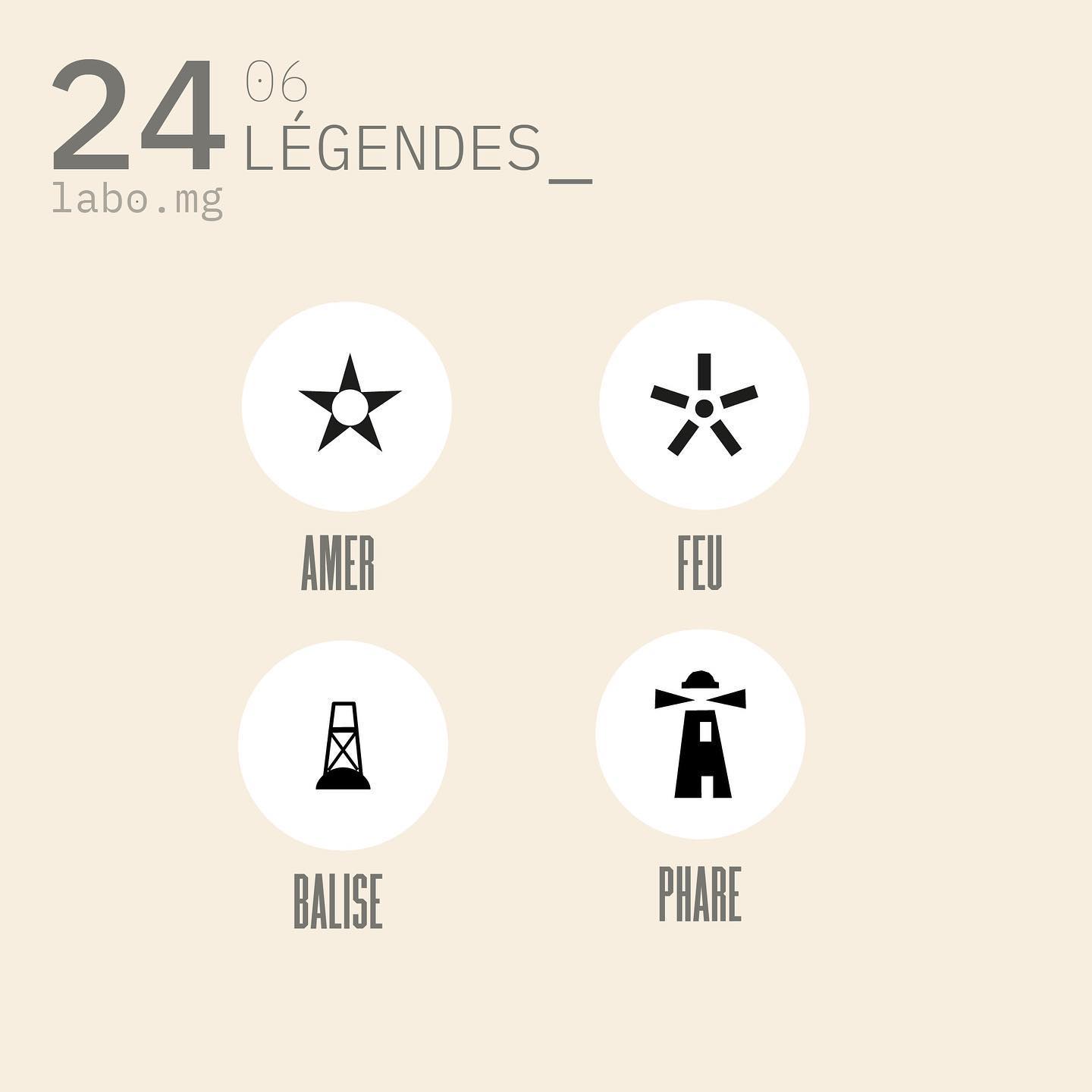

🗼 Tous ces éléments sont représentés à partir de symboles prédéfinis. Certains adressent des constructions humaines contemporaines comme les phares ou les ports de plaisance, d'autres représentent des constructions bien plus anciennes comme les forts, les menhirs ou habitations troglodytes.
—

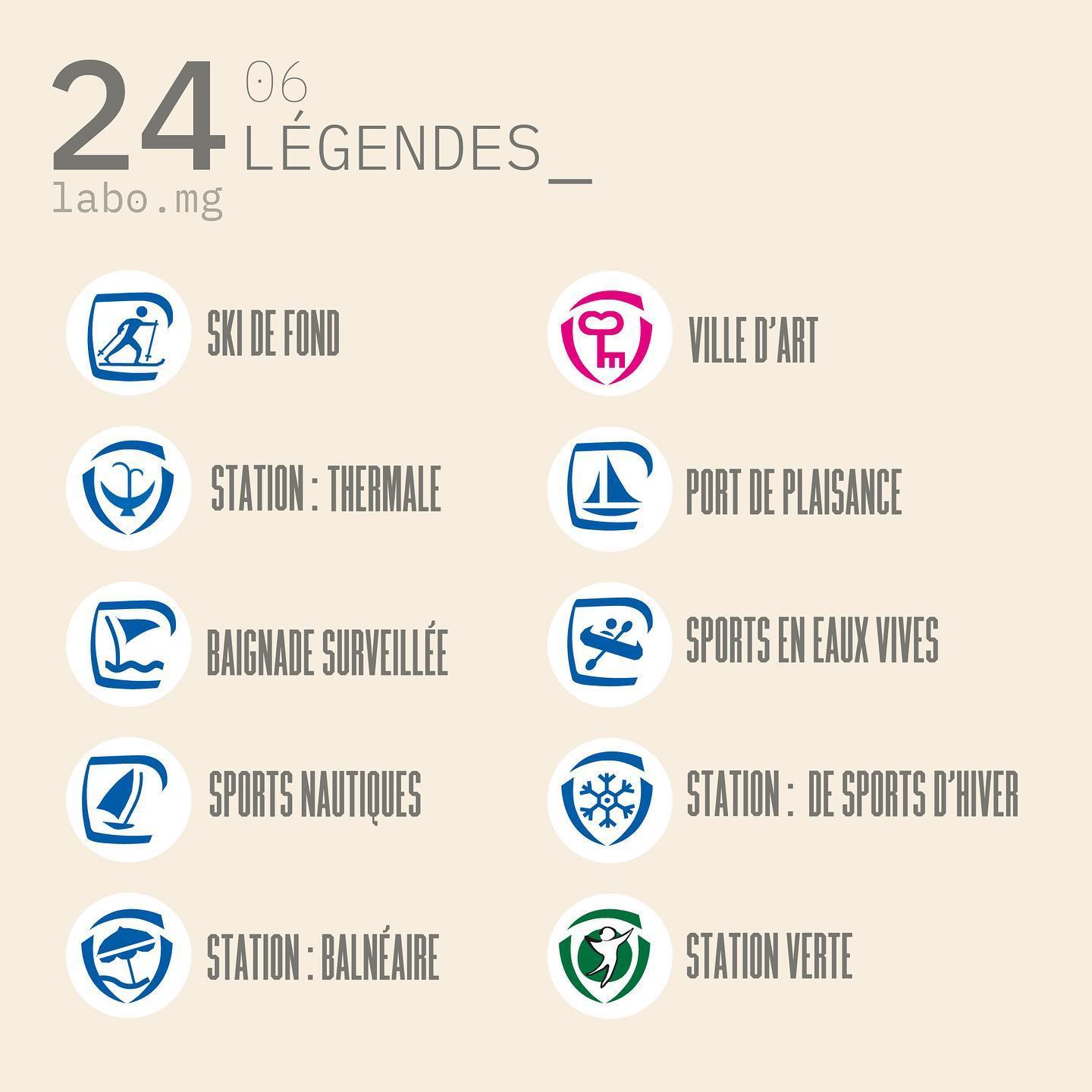

🏰 Ces symboles ont plusieurs styles graphiques, qu'ils concernent des éléments plutôt touristiques ou paysagers.
#233
La toponymie

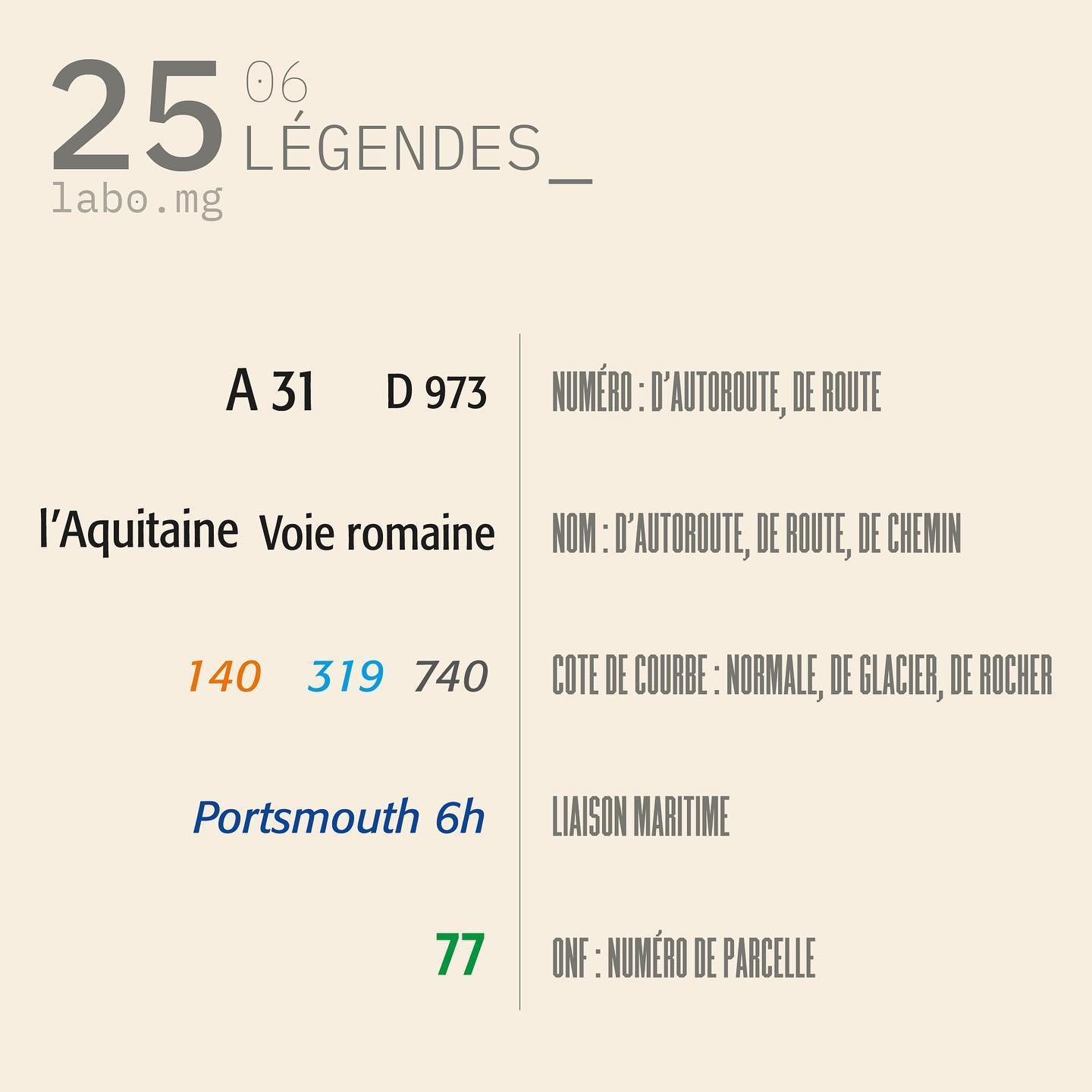

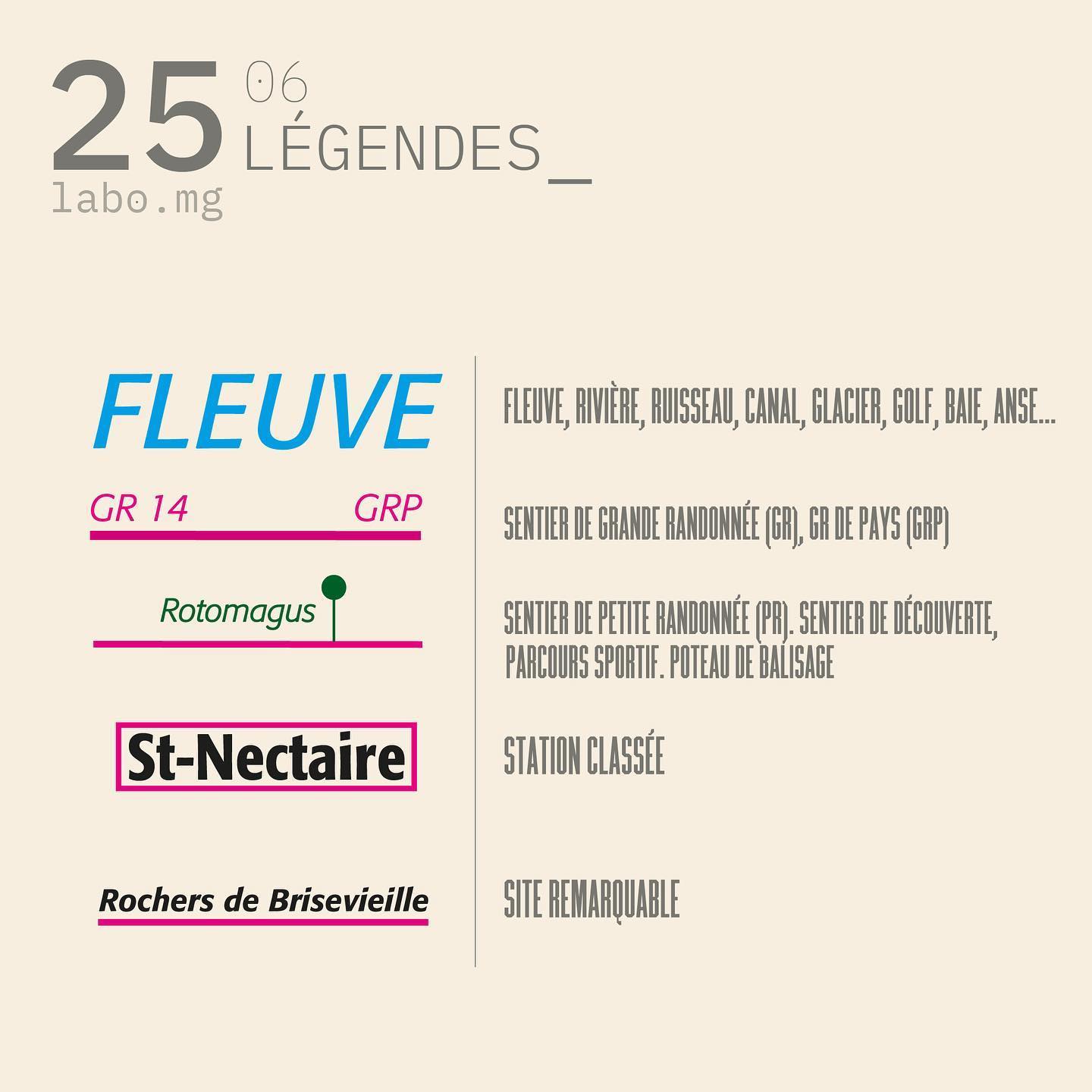

👁🗨 Comme vous l'avez sûrement vu, les noms de lieux et de construction sont en noir, les noms autour de l'hydrographie et tout ce qui est associé à l'eau sont en bleu et les indications d'altitude en orange.
—
🟢 Certaines indications typographiques quant à elles sont vertes pour représenter la végétation ou magenta pour représenter les informations touristiques et les itinéraires.
—

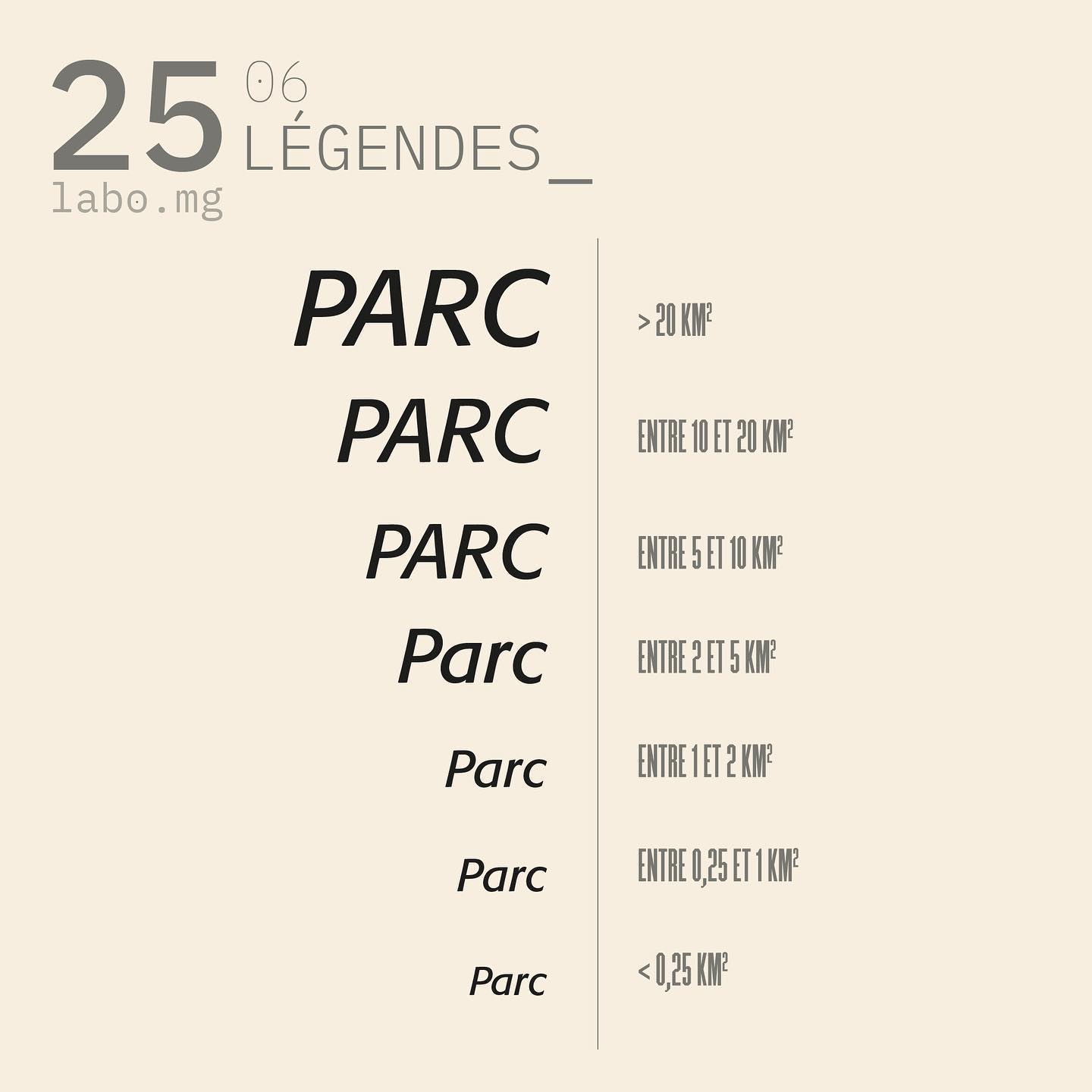

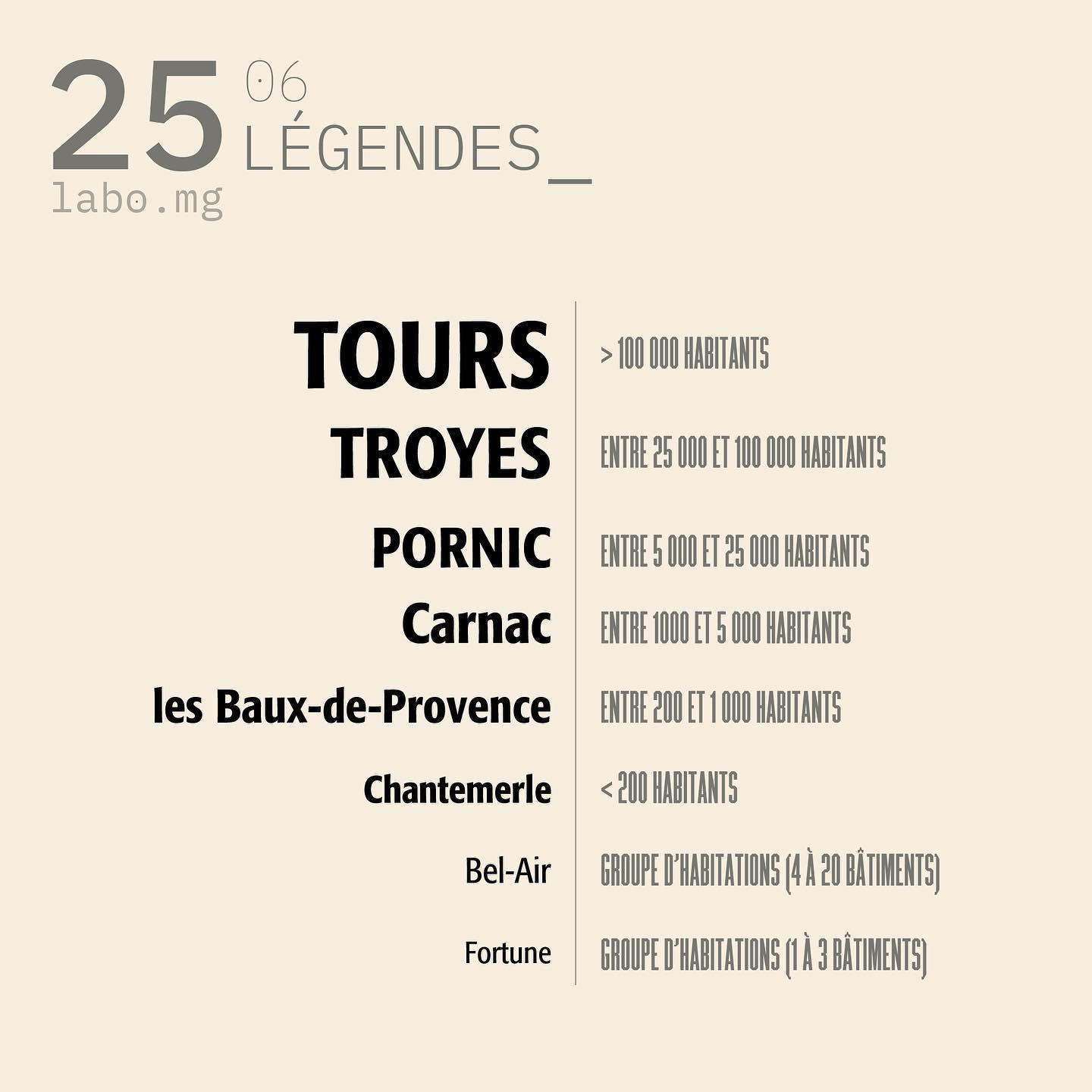

🗺 L'IGN (l'Institut géographique national) utilise le Formata en différentes graisses et les tailles des caractères sont variables selon l'importance du lieu ou son nombre d'habitants.
#232
L'ombrage

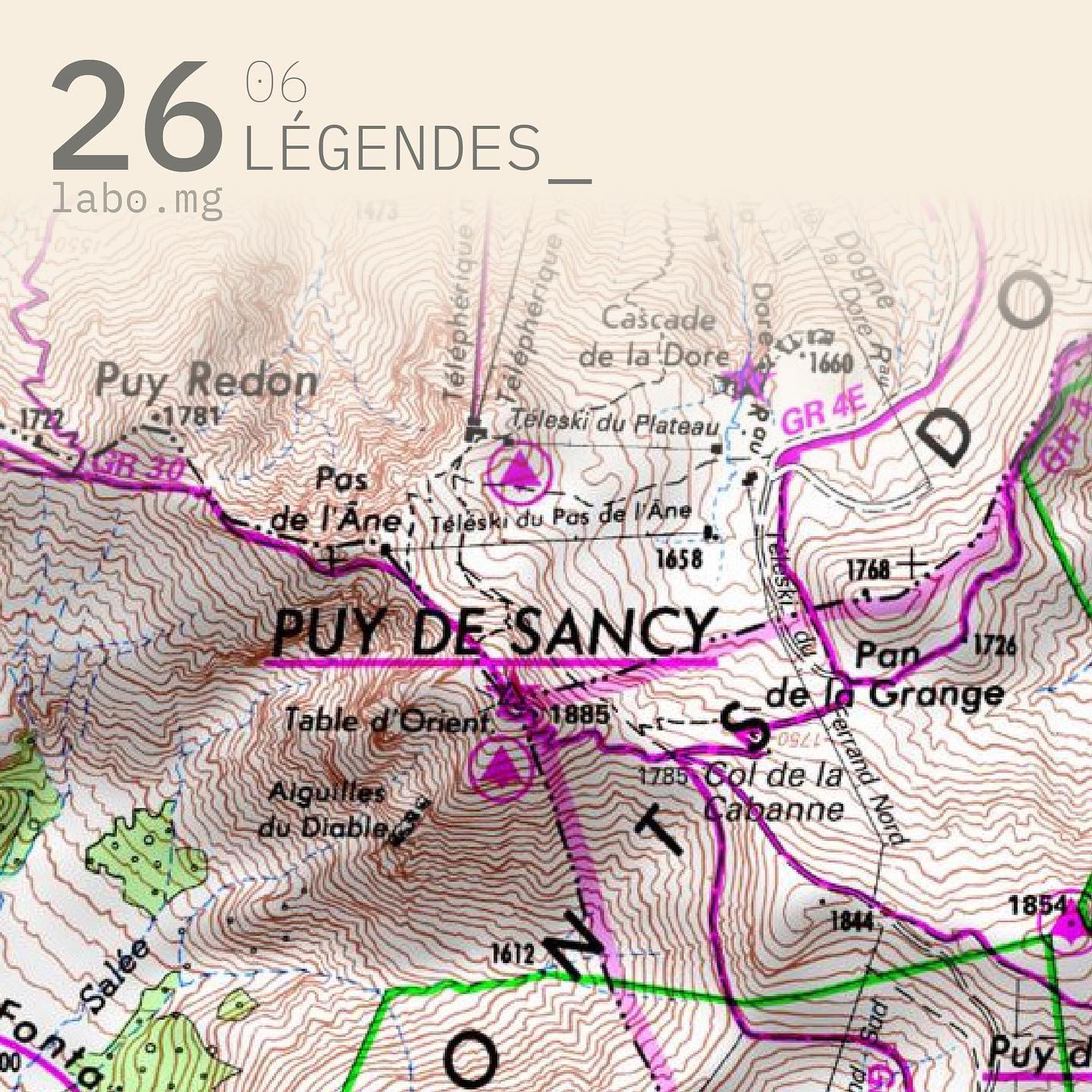

🏔 En plus de tous ces codes, le relief est rendu explicite à l'aide de l'ombrage.
—
☀️ L'ombrage symbolise un éclairage venant de l'angle Nord-Ouest de la carte (comme un soleil rasant ayant une incidence de 40 degrés).
—
🔝 L'ombrage permet aussi de ressentir graphiquement l'importance du dénivelé.
